Термостаты суховоздушные производства НПФ "ТЕРМОКОН"
Термостат суховоздушный лабораторный предназначен для использования в качестве вспомогательного оборудования при проведении различных лабораторных исследований. Термостат суховоздушный обеспечивает поддержание заданной температуры в замкнутом объёме и предназначен для использования в качестве вспомогательного оборудования при проведении различных лабораторных исследований.
Термостат предназначен для работы в закрытых отапливаемых помещениях при температуре окружающего воздуха от +15 до +30°С и относительной влажности до 80% при температуре +25°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСТАТА СУХОВОЗДУШНОГО
Диапазон стабилизируемых температур, °С …………....... +5/+50
Точность поддержания температуры
(в том числе температурный градиент) не хуже, °С ………... ±0.5
Дискретность индикации температуры, °С ……………...……. 0.1
Размеры рабочей камеры* (Ш×В×Г), мм….……… 520×1090×380
Время выхода на режим не более, ч ……………………………... 2
Режим работы …………………………………… долговременный
Нормальные условия эксплуатации:
температура окружающего воздуха, °С …………………… +25±5
относительная влажность воздуха, % ………………………. 30-80
атмосферное давление, кПа ………………………………... 84-106
Напряжение питающей сети, В …………………………… 220±22
Частота питающей сети, Гц ………………………………... 50±0.5
Максимальная потребляемая мощность не более, Вт ….… 650
Тип температурного контроллера …………….. ТРМ 10-Щ2.У.СР
Температурный датчик ……………….…… ТС014-PT100.A3.20/3
Тип хладагента ……………………………………………… R600А
Масса хладагента, кг …………………………………….…… 0.028
Габаритные размеры с блоком управления (Ш×В×Г), м …… 600×1365×615
Масса прибора не более, кг ……………………………………... 55
Средняя наработка на отказ не менее, ч ……………………. 8000
Установленная безотказная наработка в условиях п. 2.8.-2.10.
не менее, ч ……………….……………………………………... 150
Полный срок службы не менее, лет …………………………... 10
* - площадь дна рабочей камеры уменьшена наклонным выступом.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕРМОСТАТА

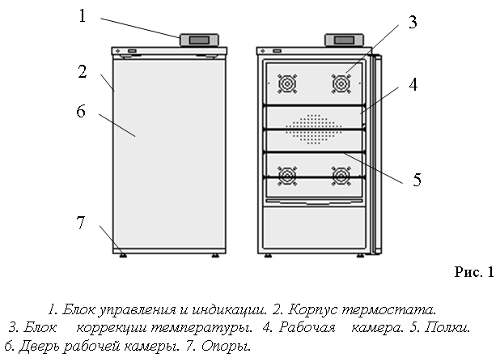

Корпус термостата изготовлен из стали, окрашенной высокопрочной эмалью (см. рис.1).
Рабочая камера (РК), выполнена из полистирола и отделена от корпуса слоем теплоизоляционного материала (пенополиуретан). На задней стенке РК находится блок коррекции температуры (БКТ).
БКТ состоит из четырех вентиляторов, электронагревателя, охлаждающего элемента (испаритель компрессорной холодильной машины) и датчика температуры. На верхней крышке корпуса установлен блок управления и индикации (далее - БУ), который управляет процессами нагрева и охлаждения воздуха в РК термостата, служит для задания температуры и осуществляет цифровую индикацию текущей температуры в РК и заданной температуры. В верхней части корпуса имеется светильник, который предназначен для освещения РК при открывании двери. Полки в РК могут устанавливаться на различных уровнях.
Принцип работы термостата суховоздушного состоит в следующем.
На основании сигнала, получаемого с датчика температуры, и значения установленной температуры, БУ управляет работой электронагревателя (по ПИД закону), поддерживая заданную температуру в РК.
Компрессор холодильной машины работает постоянно во всех режимах. Непрерывная циркуляция, создаваемая вентиляторами в РК, обеспечивает прохождение воздуха через нагревающий и охлаждающий элемент конструкции и способствует поддержанию малого температурного градиента в РК.
Органы управления и индикации термостата.
На передней панели БУ размещена панель регулятора ТРМ-10 Подробное описание кнопок и индикаторов регулятора ТРМ-10 можно найти в руководстве по эксплуатации данного прибора.
Используемые в процессе работы индикаторы на панели ТРМ-210:
- К1 – индикатор включения электронагревателя;
- К2 – индикатор включения блокировки по перегреву (когда гаснет – включается блокировка).
Техническое обслуживание термостата сводится к соблюдению правил эксплуатации, хранения и транспортировки, периодической аттестации термостата.
Периодичность аттестации термостата устанавливается потребителем с учетом интенсивности использования, но не реже одного раза в 2 года. Аттестация производится в ведомственных организациях и в метрологических органах Госстандарта.
Не реже одного раза в шесть месяцев следует очищать от пыли конденсатор, расположенный на задней стенке термостата.
