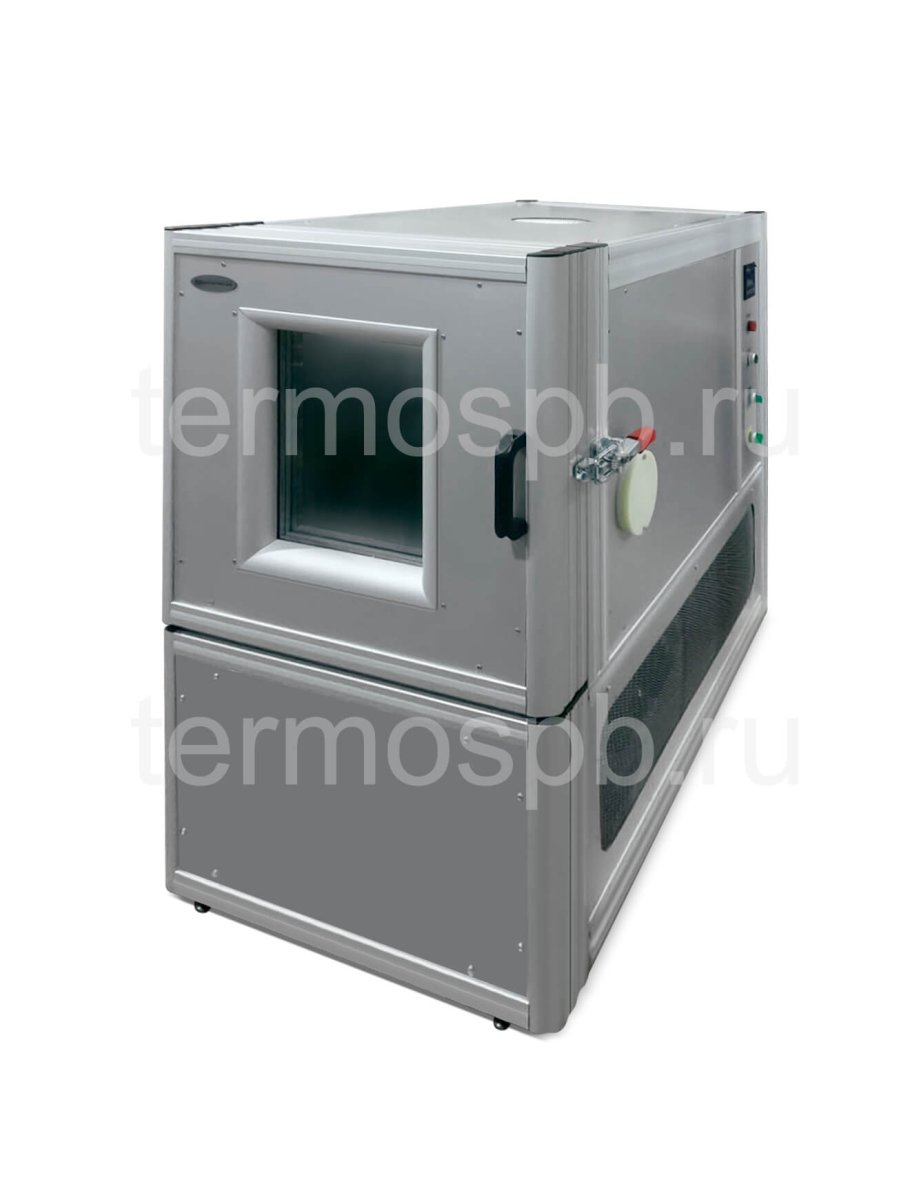

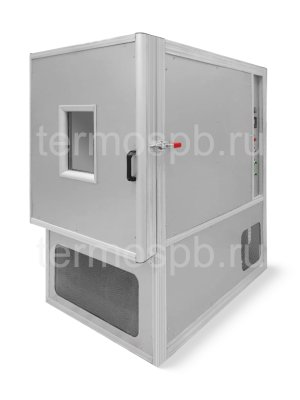

Климатическая камера ТХ-60

Технические характеристики

• Диапазон воспроизводимых температур, °С - -60…+100
• Отклонение температуры от заданного значения не более, °С - ±1
• Неравномерность распределения температуры не более, °C - 2
• Дискретность установки температуры, °С - 0,1
• Время выхода на режим не более, ч - 2
• Режим работы - долговременный
• Нормальные условия эксплуатации:
  температура окружающего воздуха, °С - +20±5
  относительная влажность воздуха, % - 30-80
  атмосферное давление, кПа - 84-106
• Напряжение питающей сети, В - 380±38
• Частота питающей сети, Гц - 50±0.5
• Потребляемая мощность не более, кВт - 5
• Охлаждение холодильной машины - воздушное
• Хладагент 1-го(2-го) каскада - R507(R23)
• Регулятор температуры - Siemens
• Датчик температуры - Платиновый термометр сопротивления
• Панель оператора - Weintek
• Размер рабочей камеры (Ш*В*Г), мм - 400×400×400
• Масса прибора не более, кг - 320
• Срок службы не менее, лет - 10
• Срок гарантийного обслуживания, мес* - 12

* - По окончании гарантийного срока возможно заключение договора на техническое обслуживание.

Предназначение

Климатическая камера ТХ-60 эксплуатируется для выполнения исследований воздействия повышенных и пониженных температур в процессе разработки, производства и контроля качества материалов. Особенностью оборудования является высокая точность поддержания температуры в условиях проведения длительных испытаний. Как правило, камеры эксплуатируются для различных задач в таких отраслях промышленности, как косметическая, пищевая или фармацевтическая. Работы производятся в закрытых помещениях при поддержании влажности до 80% и температуры в пределах +15..25 °C. Климатическая камера ТХ-60 характеризуется практически полным отсутствием вибрации и минимальным потреблением электроэнергии.

Принципиальные отличия камер ТХ-60

Система безопасности

В камеры производства ТЕРМОКОН встраивается система безопасности, выдающая аварийные и информационные сообщения при появлении аварий электроцепей 1-го или 2-го каскада холодильной машины, аварийном уровне давления фреона в 1-ом или 2-ом каскаде климатической камеры, температуры, находящейся за пределами установленных границ, ошибках программного обеспечения, окончании выполнения программы или перегреве рабочего оборудования.

USB Host port

применяется для обеспечения возможности использовать USB-интерфейс. Это позволяет трансформировать данные, полученные в результате выполнения испытаний, в один из наиболее популярных форматов (таблицы Microsoft Excel или графическое представление информации), а затем сохранить их на ПК.

Ethernet port

Разъем применяется для возможности дистанционного управления рабочим оборудованием с компьютером, а также для архивации данных. Требуемое программное обеспечение может быть выслано по запросу клиента.

Охлаждение

В климатической камере ТХ-60 воздушное охлаждение обеспечивается благодаря работе состоящей из двух каскадов холодильной машины. Повышенная надежность работы испытательного оборудования обеспечивается за счет применения холодильных агрегатов от известных производителей Aspera и Lunite Hermetic. Они моделируются с соблюдением основных качественных стандартов. Эксплуатация агрегатов разрешена в оборудовании класса А. Среди основных составляющих можно выделить электродвигатель, конденсатор, компрессор, жидкостный ресивер, фильтр, а также датчики низкого и высокого давления. Такие холодильные агрегаты могут использоваться в том же температурном диапазоне, что и сами климатические камеры (+15..25 °C). Работа может производиться на любых озонобезопасных фреонах. Благодаря электронному управлению подачей фреона функционирование оборудования оптимизируется.

Датчик температуры ДТС094-Pt100.В3.120/1,5

Датчик температуры (термопреобразователь) используется для постоянного измерения температуры рабочих сред, которые не являются агрессивными по отношению к материалу корпуса, который использует датчик. Рабочий принцип основывается на возможности проводника соотносить уровень электрического сопротивления вместе с изменением окружающей средой температуры.

Управление камерой ТХ-60

При запуске камеры на панели оператору предоставляется следующее меню:

Система управления основывается на панели оператора Weintek MT8070iH, а также на программно-логическом контроллере.

Система управления предоставляет оператору следующие возможности:

• На панели находятся рабочие значения температуры и выбранные уставки;
• Для того чтобы отрегулировать параметры, нужно применить один из двух способов: «По уставке» или «По программе». Первый вариант изменения температуры означает поддержание заданного значения уставки. При выборе второго способа изменение производится, исходя из установленной программы. В этом случае пользователю предлагается выбрать номер стартовой программы и номер шага, с которого будет производиться запуск регулирования;
• Уровни доступа к ПО дифференцируются: первый является пользовательским, а второй сервисным. Последний является недоступным для обычных пользователей и требует авторизации в системе;
• Параметры влажности и температуры, которые заданы в рабочей камере, можно вывести на дисплей в форме графика;
• Пользователь может вывести на панель интерфейс для установки предельных значений температуры в испытательном оборудовании. При выходе за границы указанного диапазона на экране будет отображена информация об этом;
• Счетчик наработки используется для перехода на экран, выводящий сообщение о времени, в течение которого работало испытательное оборудование;
• Кроме того, в основной интерфейс панели могут быть выведены аварийные сообщения, позволяющие установить причину отключения климатической камеры;
• При необходимости оператор переходит на экран для задания коэффициентов ПИД-регуляторов температуры;
• Сведения, полученные в ходе испытаний, можно вывести на ПК в форме графиков или таблиц. Для подключения к компьютеру используется порт Ethernet;
• Чтобы климатической камерой можно было управлять дистанционно, применяется виртуальный сервер (VNC), а также сетевые настройки.

Меры безопасности при работе с камерой ТХ-60

• В процессе использования климатической камеры или проведении ремонта требуется выполнять общие правила эксплуатации при работе с холодильными системами и электрическими установками потребителей;
• Нельзя работать на климатической камере, если будут сняты вентиляционные решетки или защитные панели;
• Перед проведением испытаний корпус климатической камеры заземляется. Для проведения данной операции провод, заземляющий сетевой кабель, соединяется с контуром заземления;
• Требуется следить, чтобы в рабочую камеру не попали агрессивные вещества (например, щелочи или кислоты), которые могут образовать реакцию с материалами, из которых производится испытательное оборудование.

Внешний вид и технические характеристики товара могут меняться в связи с постоянным совершенствованием конструкции.
