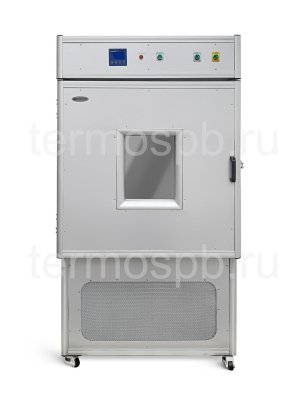

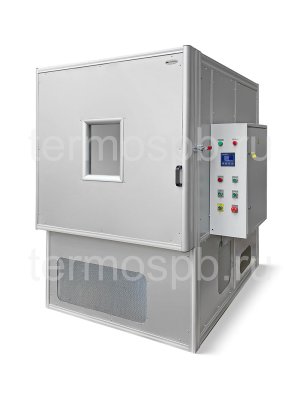

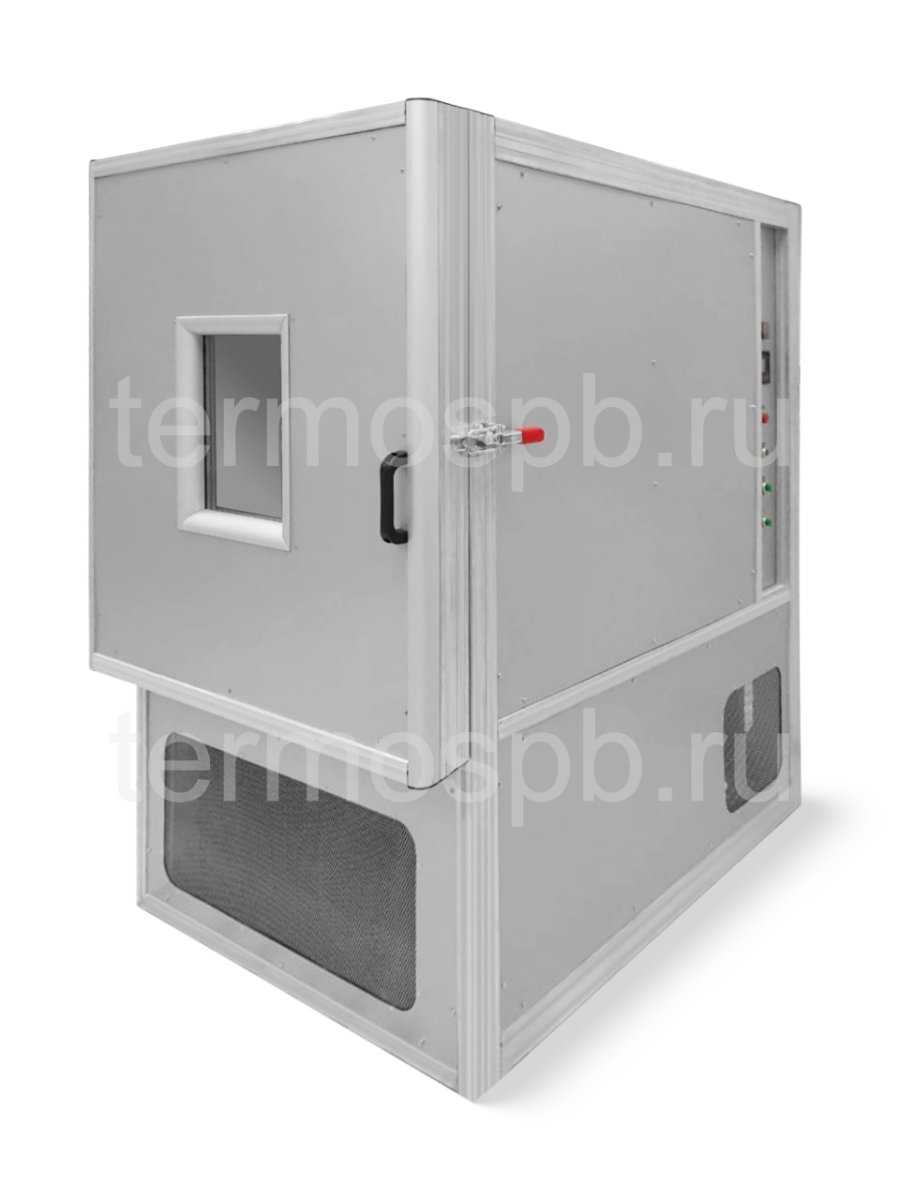

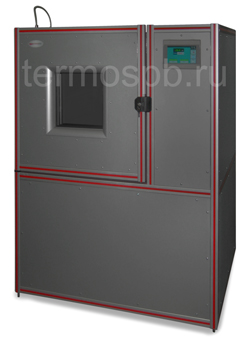

Климатическая камера ТХ-500
Технические характеристики
- Диапазон воспроизводимых температур, °С - -60…+100
- Отклонение температуры от заданного значения не более, °С - ±1
- Неравномерность распределения температуры не более, °C - 2
- Дискретность установки температуры, °С - 0,1
- Время выхода на режим не более, ч - 2
- Режим работы - долговременный
- Нормальные условия эксплуатации:
температура окружающего воздуха, °С - +20±5
относительная влажность воздуха, % - 30-80
атмосферное давление, кПа - 84-106 - Напряжение питающей сети, В - 380±38
- Частота питающей сети, Гц - 50±0.5
- Потребляемая мощность не более, кВт - 10
- Охлаждение холодильной машины - воздушное
- Хладагент 1-го(2-го) каскада - R507(R23)
- Регулятор температуры - Siemens
- Датчик температуры - Платиновый термометр сопротивления
- Панель оператора - Weintek
- Размер рабочей камеры (Ш*В*Г), мм - 700×900×800
- Масса прибора не более, кг - 600
- Срок службы не менее, лет - 10
- Срок гарантийного обслуживания, мес* - 12
* - По окончании гарантийного срока возможно заключение договора на техническое обслуживание.
Предназначение
Климатическая камера представляет собой устройство для искусственного моделирования условий окружающей среды. Этот прибор помогает измерять и контролировать температуру воздуха и используется на производствах и в научно-исследовательской деятельности.
Основные сферы эксплуатации:
- Пищевая промышленность;
- Косметическая промышленность;
- Фармацевтическая промышленность (определение периода годности лекарственных средств);
- Тестирование прочности бетона;
- Изучение токсичности вод;
- Тестирование свойств материалов под воздействием света и температуры;
- Фундаментальные исследования.
Основные особенности:
- Холодильное оборудование Lunite Hermetic обеспечивает оптимальную надежность функционирования испытательной камеры;
- Подача фреона осуществляется электронным способом, благодаря чему работа климатической камеры оптимизируется;
- Регулирующий контроллер ТРМ-10 используется для изменения температуры и контроля над ней. Прибор может функционировать в сети, сконструированной по стандарту RS-485. Кроме того, в климатические камеры может устанавливаться контроллер МПР-51, дающий возможность управлять рабочим оборудованием по установленной программе, а также подключать оборудование через сетевой адаптер для записи текущей температуры рабочего объема камеры.
Холодильное оборудование
Холодильный агрегат изготавливается на монтажной плите, располагающейся внутри рамы. С внешней стороны на агрегат установлены кожухи для обеспечения циркуляции воздуха и охлаждения внутренних частей холодильной установки.
Это оборудование представляет собой двухкаскадную машину. Ее первый каскад используется для выполнения предохлаждения, второй каскад функционирует для подачи сигналов на испаритель, расположенный в рабочей камере. Между собой каскады соединяются теплообменником, который производит функции конденсатора-испарителя. В схеме располагаются отделитель жидкости, конденсаторы, отделитель масла, фильтры-осушители, испаритель и терморегулирующий вентиль. Регулирует работу холодильного оборудования контроллер. В число его функций входит изменение температуры, индикация, управление исполнительными устройствами и синхронизация рабочего процесса, мониторинг аварийных ситуаций и технологических переходов.
Электроснабжение
- В качестве источника электропитания выступает выключатель, расположенный на лицевой панели;
- Защита цепи производится благодаря автоматическим выключателям и предохранителям;
- Специальное реле контроля трехфазного напряжения используется для предотвращения отклонения цепей камер при колебаниях сетевого напряжения;
- Оборудование выполняется в соответствии с требованиями ГОСТ.
Система кондиционирования воздуха
- В низкотемпературные камеры встраивается каскадная охладительная система, в состав которой не включаются фреоны, разрушающие озоновый слой;
- Нагрев обеспечивается благодаря работе ТЭН;
- Вентиляция производится вентиляторами, оснащенными валом из нержавеющей стали;
- Область влажности и температур сепарируется от испытательной области при помощи системы распределения воздуха, разработанной специально для этого.
Меры безопасности при работе с климатической камерой
В процессе работы климатической камеры и проведении ее ремонта требуется соблюдать правила безопасности, разработанные для эксплуатации холодильного оборудования и электроустановок потребителей. Нельзя работать с камерой в том случае, если сняты ее вентиляционные решетки и защитные панели.
Перед проведением работы с испытательным оборудованием требуется заземлить ее корпус. Для этого заземлительный провод сетевого кабеля соединяется с соответствующим контуром.
В рабочий объем камеры не должны попасть щелочи, кислоты или прочие агрессивные материалы, оказывающие негативное воздействие на полимеры и металлы, из которых производится камера.
Подготовка к работе с климатической камерой
Климатическую камеру нельзя устанавливать ближе, чем на 1 м от нагревательных приборов. Рядом с вентиляционными решетками камеры должно располагаться свободное пространство (как минимум 0,5 м).
Подготовка к работе заключается в проведении следующих операций:
- Климатическая камера располагается на горизонтальной поверхности;
- Панель оператора располагается на кроштейне;
- Интерфейсный кабель и питание подключаются к сенсорной панели оператора. Производится фиксация разъемов – для этого используются винты.
- Выключатель «сеть» переводится в положение «нуля».
- К сети присоединяется сетевой шнур. Для корректного проведения операции нужно обратить внимание на цветовые обозначения проводов.
Порядок работы:
- Выключатель «сеть» переводится в положение «единицы» - на климатическую камеру подается питание.
- Требуется проверить, что регулирование остановлено (для этого нужно посмотреть на состояние кнопки – «Пуск» или «Стоп» на основном интерфейсе панели оператора). Также нужно убедиться, что вентилятор рабочей камеры находится в выключенном положении.
- На экране «Способ регулирования» определяется вариант контроля над температурой – «По уставке» или «По программе».
- В случае выбора первого способа оператор устанавливает необходимую температуру воздуха для рабочей среды камеры. Для этого используется поле «Уставка» на основном интерфейсе панели.
- Если был выбран второй способ «По программе», то вводится номер необходимой программы и выбирается шаг, с которого она будет запущена. Для этого используется экран «Способ регулирования». В том случае если программа, которую требуется запустить, еще не задана, то устанавливаются параметры шагов. Эти данные вводятся на экране «Настройка программ». В памяти контроллера может находиться до 20 предустановленных программ, содержащих до 40 шагов.
- Рабочая камера загружается, исходя из требований, предъявляемых соответствующей методикой;
- Распашная дверь рабочей камеры закрывается;
- Вентилятор рабочей камеры приводится в действие. Регулирование температуры запускается – для этого используется кнопка «Пуск» на экране основного интерфейса ПО;
- Производятся испытания материалов, образцов продукции и т.п.
Окончание работы:
- Для того чтобы остановить регулирование температуры, нужно нажать кнопку «Стоп». В случае если изменение температуры производится «По программе», то остановка осуществляется автоматически после исполнения программного кода. При этом сообщение о завершении работы программы выведется на ПО;
- Иногда для увеличения степени точности изменения температуры необходимо скорректировать коэффициенты, установленные на ПИД-регуляторе (P, i и d). Для этого можно провести автоматическую настройку. После ее завершения параметр ramP устанавливается на значение «Off»;
- При необходимости освещение в рабочей камере включается при помощи кнопки «Свет» на экране сенсорной панели. Требуется обратить внимание, что при длительном периоде включения осветительного оборудования возможно повышение неравномерности распределения температуры по рабочему объему камеры из-за воздействия теплового излучения лампы;
- По окончании проведения тестирований, если было включено холодильное оборудование, охлаждающие батареи размораживаются, а рабочая камера просушивается. Для этого требуется поставить температуру на значение +40С, после чего при закрытой двери камеры дождаться, пока она окажется на этом уровне. При работающем вентиляторе и открытой двери камера проветривается до того как все следы влаги будут устранены;
- По завершении работы климатическая камера выключается. Для этого в положение «Off» переводятся кнопки «Пуск» («Стоп») и «Свет», а также в нулевом положении оказывается сетевой выключатель;
- При эксплуатации камеры в помещении допускается возможность запотевания смотрового окна.
Внешний вид и технические характеристики товара могут меняться в связи с постоянным совершенствованием конструкции.
